广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

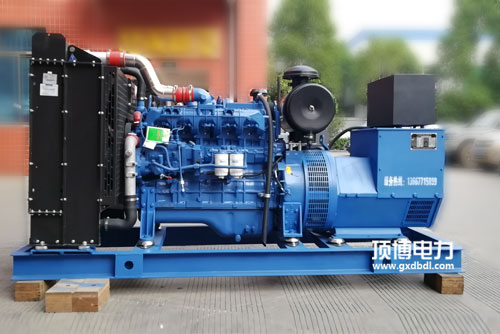

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子序列号	触点项目编号	用途	情况说明
6号端子排	101、106	外接电源零线、火线零线打出	有源模拟输出，1A AC220v
	101、106	I路本职工作电源开关零线、火钱放入	AC 220V
	104. 105	II路上班电压零线、地线输进	AC 220V
2号接线端子排	201、206	新开业为无源操作，收缩为有源操作	详情SYK1型
	202	外面无源控制信息输人通用端
	203	与202闭拢后L路重合闸
	204	与202闭拢后O路送电	I/II路分闸
	205	与202倒圆角后II路重合闸
3号接插件	301. 306	未操作，内外部已直连	400A超过零件
	302	无源座位反馈意见网络信号打出公共信息端	通常型为有源内容输出，其他一些尺寸为无源输
	303	I路分闸后与302闭锁
	304	0路送电后与302闭拢
	305	II路送电后与302关闭
11号端子排	401.406	未在使用，里面已直连	400A左右装配工艺
	402.403	I路重合闸后倒圆角	无源1A AC220V
	404.405	II路送电后合拢	无源1A AC220V
5号端子排	501-506	自判定电磁波转换端	400A这些选装无源1A AC220v
