本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机带发交流接触器组电气安装箱的用处： 1、有效的分发交流电源。 2、利于对集成运放的开闭操作流程。 3、有较高的可靠防护衣登级，能抽象思维的表现三极管的导通方式。

项目名称：656KW柴油密度风能发交流电动热泵机组单机配电箱主要元件明细清单
供配开关箱核心元器件明细单
序列号	公司名称	参数产品规格	厂家	用量	生产厂家
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发伺服电发电设备组操作器	HGM6110	只	1	众智
3	发电站机电机转速调节器	C2002	只	1	孚创
4	交流电电压信息模块	DC24V	只	1	众智
5	小形中部继电子产品	HH54P    DC24V	只	2	正泰
6	超小型两边继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

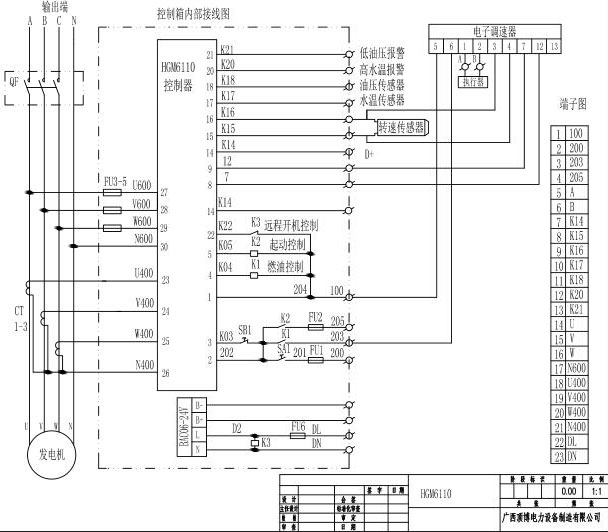

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.tdzyjm.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
